UIコントロール選択ガイド - タイルマネージャー

UIコントロール選択ガイド - タイルマネージャー

このエントリは、「アプリケーション開発のためのUIコントロールガイド」の第2章で述べられているUIコントロール選択ガイドからタイルマネージャーについて記したものです。

全体の目次やPDF版のダウンロードについてはエントリの最後をご覧ください。

コントロールの概要

タイルマネージャーは画面をいくつかのペインに分割し、各ペインをユーザーの選択に合わせて拡大や縮小させることができるUIです。以下のようなUIニーズに対して利用すると効果的です。

  • 複数のチャートやグラフ、グリッドなどを1画面で表示するダッシュボード系のUI
  • 画像をメインに複数のアイテムを表示するカタログ系のUI

提供している機能

タイルマネージャーは次のような機能を提供します。

  • 各ペインの初期レイアウトの定義

  • 通常時、最大化時、最小化時の各テンプレート定義

  • データバインドによる項目の自動生成

  • タイル移動時のアニメーション設定

  • 選択、最大化、最小化など各ユーザー操作におけるイベントハンドリング

利用ポイント

  • カタログ系のUIとして利用する際には、拡大時(選択時)と縮小時のテンプレートをそれぞれ定義することで、縮小時は画像サムネイルのみを表示し、拡大時(選択時)には画像に加えてより詳細な情報を提示すると効果的です。

  • ダッシュボードとして利用する際には、配置する各ウィジェットの文字やチャート・グラフのサイズ感と表示位置をはじめに検討し、それに基づきColumnSpanやRowSpanの設定でバランスの良い初期表示デザインを行いましょう。

  • タイルの数は最低でも3つ以上の状況で利用しましょう。2つのコンテンツのレイアウト調整・サイズ調整にはスプリッターUIが最適です。

対応プラットフォーム

タイルマネージャーを提供しているプラットフォームは次のとおりです。
(画像をクリック・タップすると製品紹介ページへと遷移します。)

Ultimate UI for Windows Forms  Ultimate UI for WPF

Ignite UI for JavaScript  Ignite UI for JavaScript

f:id:IGJP:20210329134003j:plain

スクリーンショット

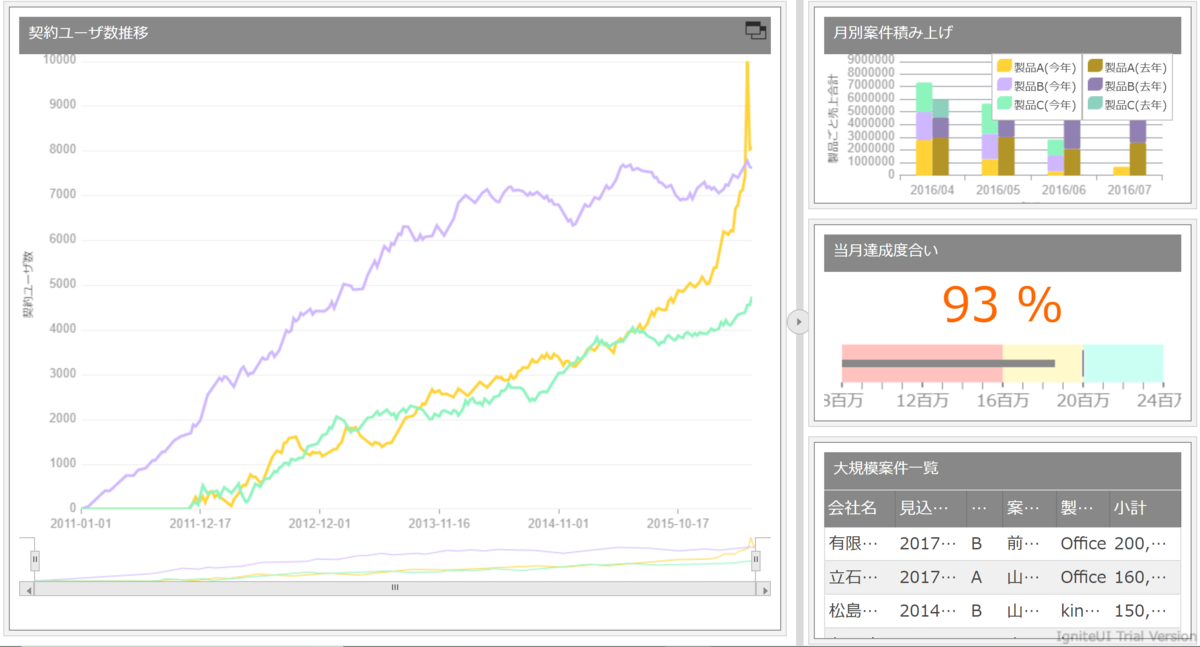

UIコントロール選択ガイド - ダッシュボード初期表示時

ダッシュボード - 初期表示時

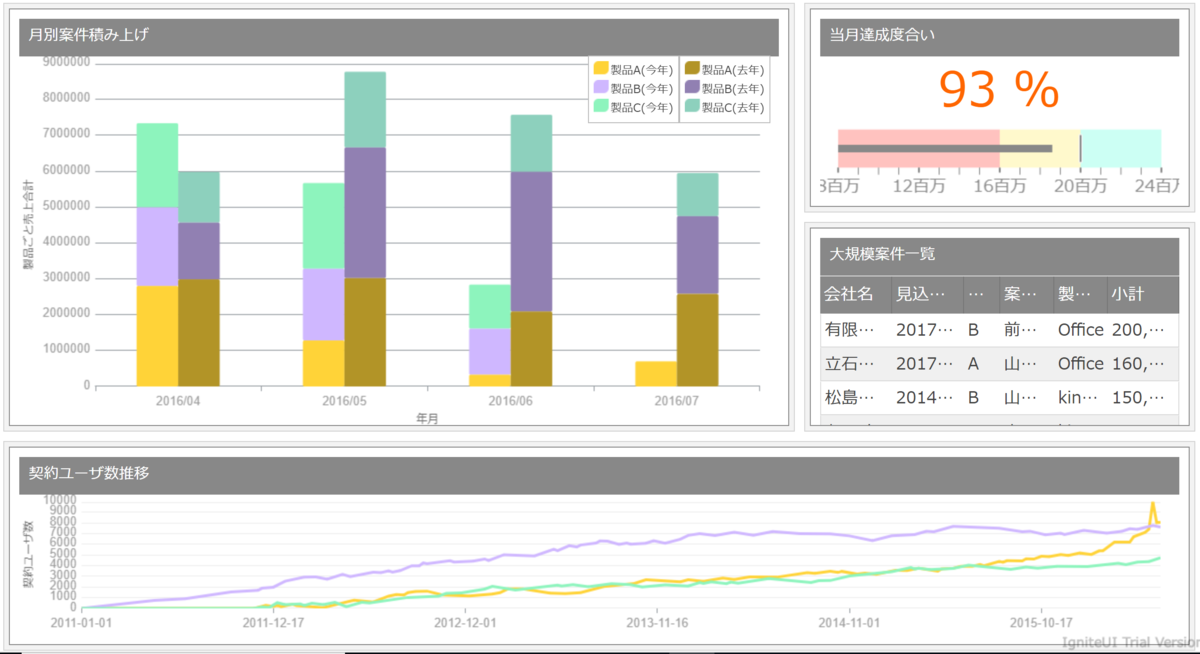

UIコントロール選択ガイド - タイルマネージャー - チャート選択時

ダッシュボード - チャート選択時

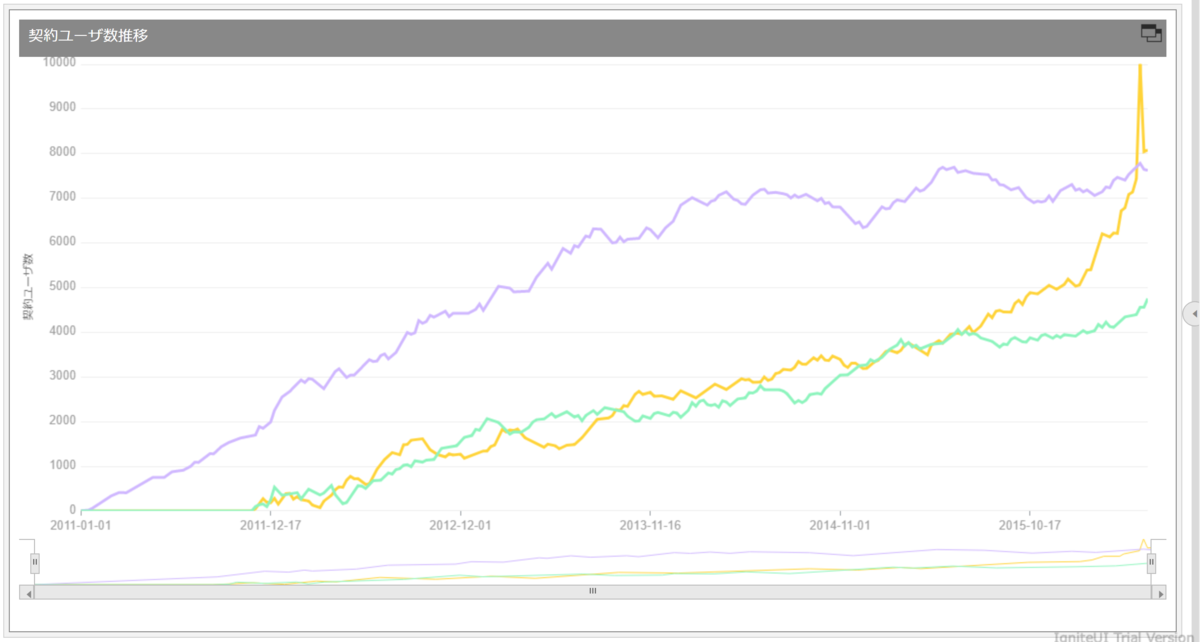

UIコントロール選択ガイド - タイルマネージャー - チャート最大化時

ダッシュボード - チャート最大化時

UIコントロール選択ガイド - タイルマネージャー - カタログUI

カタログUI
