[LightSwitch] NetAdvantage for Visual Studio LightSwitch - Chart

前回NetAdvantage for Visual Studio LightSwitch の シェル エクステンションをご紹介しましたが、今回はコントロール エクステンションとして提供されているチャート コントロールを利用してみます。

前回のソリューションを通常シェル・テーマに戻して表示

顧客に紐付く受注情報をチャート表示させます。

チャート設定

まずはスクリーン デザイナーで Orders の UI 要素をデータ グリッドから Infragistics Data Chart に変更


折れ線チャート、柱状チャートなどのチャートはこのシリーズ グループの中で定義します。軸の要件が合えば複数種類のチャートを 1 コントロールで表示することが可能です。


軸の定義

まず、レコードの中で X 軸を表すデータを指定します。今回は 受注日 ということで、Order Date を選択しました。


シリーズ データの定義

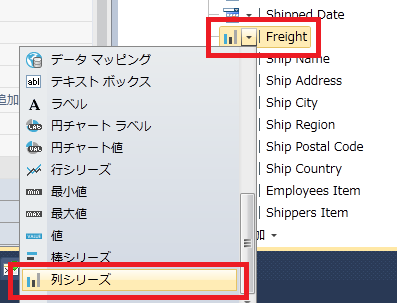

次にチャート データを表すエンティティを選択します。てっとり早く送料を示す Freight を指定します。


実行結果

顧客を選択するとそれぞれの受注情報を表示します。

カスタマイズ

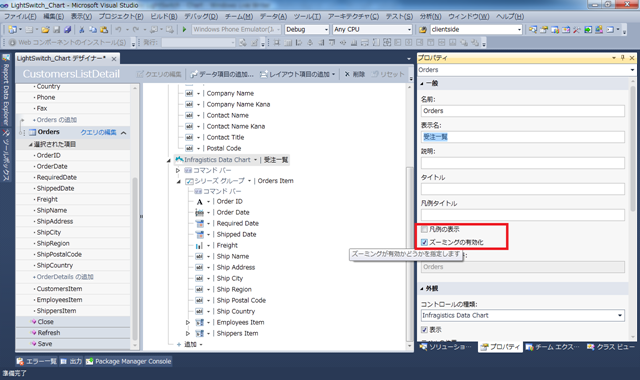

チャートのプロパティをカスタマイズし、凡例の非表示、さらにズームを可能と設定します。


また、受注のクエリを編集し、日付で並び替えを行います。



実行するとこんな感じに

拡大も

細かい面はまだ気になりますが、こういったアプリケーションを迅速に開発できるのが LightSwitch の強みですね。
